المقاومة هي مدى مقاومة الدائرة لإشارات التيار المتردد، بما في ذلك المقاومة بالإضافة إلى تأثيرات المكثف والحث، لذا تتغير مع التردد. تربط هذه المقالة بين الممانعة المعقدة وسلوك تتبع اللوحة المطبوعة، وتشمل المعاوقة المميزة والمسيطر عليها، وأدوات الحساب، والتقدير خطوة بخطوة، وفحوصات TDR/VNA، والانعكاسات والمطابقة، ونقاط عدم التوافق الشائعة، والممانعة PDN/VI.
المقاومة كمعارضة كاملة لإشارات التيار المتردد
المقاومة هي المقاومة الكلية التي تمنحها الدائرة للتيار المتردد (AC). يوسع فكرة المقاومة بإضافة تأثيرات المكثفات والحاثات التي تخزن وتطلق الطاقة. بسبب ذلك، تتغير المقاومة مع التردد، حيث تنمو أو تتقلص التأثيرات الحثية والسعوية مع تباطؤ الإشارة أو أسرعها.
في المعادلات، تكتب المعاوقة ك Z وتقاس بالأوم (Ω)، تماما مثل المقاومة. لدائرة RLC بسيطة على التوالي:
Z = R + jωL− jωC
حيث:
• R هو المقاومة
• L هو الحث
• C هي السعة
• ω = 2π f هو التردد الزاوي، و f هو تردد الإشارة
المقاومة مقارنة بالمقاومة في دوائر التيار المتردد والتيار المستمر
| الجانب | المقاومة (R) | المقاومة (Z) |
|---|---|---|
| التعريف | معارضة التيار المستمر الثابت (DC) | المعارضة لتغيير التيار المتردد (AC) |
| المكونات المشاركة | يأتي من المقاومات | يأتي من المقاومات والمكثفات والحاثيات |
| الاعتماد على التردد | تبقى كما هي مع تغيرات التردد (إذا كانت درجة الحرارة مستقرة) | يتغير التردد مع ارتفاع أو انخفاض تردد الإشارة |
| الشكل الرياضي | العدد الحقيقي | العدد المركب: Z = R + jX، يجمع بين المقاومة والمفاعلة |
| علاقة المرحلة | الجهد والتيار يبقيان متزامنين مع بعضهما | يمكن أن يؤدي الجهد والتيار إلى بعضهما البعض أو يتأخران |
| الدور في سلوك لوحات الدوائر المطبوعة | يؤثر على فقدان الطاقة المستمر والتدفئة | يؤثر على جودة الإشارة، الانعكاسات، التوقيت، والتداخل الكهرومغناطيسي |
| كيف يتم قياسه | يتم قياسها باستخدام أوممتر أو اختبارات بسيطة للتيار المستمر | تم قياسها باستخدام أدوات اختبار التيار المتردد مثل محللات الممانعة، TDR، أو VNA |

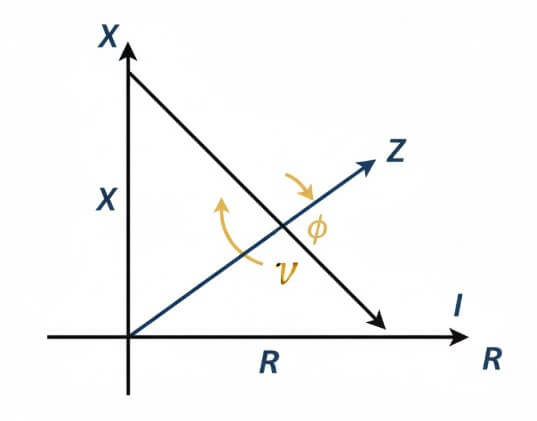

المقاومة المعقدة وأجزاؤها الحقيقية والتفاعلية
تسمى المقاومة في دوائر التيار المتردد الممانعة المركبة لأنها تتكون من جزأين: جزء حقيقي R، وجزء تفاعلي X. الجزء الحقيقي يعمل كمقاومة ويحول الطاقة الكهربائية إلى حرارة. الجزء التفاعلي يأتي من المحاثات والمكثفات، التي تخزن وتطلق الطاقة مع تغير الإشارة.
ينمو المفاعل الحثي مع التردد، بينما يصبح المفاعل السعوي أصغر مع زيادة التردد. معا، تشكل هذه المعادلة الأساسية للممانعة:
Z = R + jX
سلوك المقاومة عبر ترددات مختلفة
يتغير المقاومة مع تغير تردد الإشارة، لذا يمكن لنفس الدائرة أن تتصرف بشكل مختلف عند الترددات المنخفضة والمتوسطة والعالية:
• الترددات المنخفضة
المكثفات تعمل تقريبا كفجوات، والحاثات تعمل تقريبا كوصلات قصيرة. يتم تحديد المقاومة بشكل رئيسي بواسطة المقاومة ومسارات التسرب الصغيرة.
• الترددات المتوسطة
يمكن أن تلغي مفاعلة المكثفات والحاثات بعضها البعض. يظهر الرنين عندما يكون ωL ≈1ωC، مما يسبب قمم أو انخفاضات في مقدار المعاوقة ∣Z∣
• الترددات العالية
الحث الطفيلي والسعة الناتجة عن المسارات والفيا والحزم تهيمن. يمكن أن تغير التغييرات الصغيرة في التخطيط أن تغير الممانعة، والتعامل مع الدائرة كنظام موزع يعطي نتائج أفضل من النماذج المجمعة البسيطة.
المقاومة المميزة في مسارات وخطوط النقل الخاصة بالدوائر المطبوعة
عندما تتحول الإشارات بسرعة أو تكون المسارات طويلة، تبدأ مسارات الدوائر المطبوعة في التصرف مثل خطوط النقل. كل أثر مستقيم ومنتظم له مقاومة مميزة Z₀، والتي تعتمد على شكل الأطر ومواد اللوح، وليس على طول المسار. مطابقة هذه المقاومة على طول المسار تساعد الإشارات على الانتقال دون انعكاسات قوية.
القيم المستهدفة الشائعة هي 50 Ω للمسارات ذات الطرف الواحد وحوالي 90–100 Ω للأزواج التفاضلية، حسب معيار الواجهة. العوامل الرئيسية التي تحدد الممانعة المميزة لمسار لوحة الدوائر المطبوعة موضحة في الجدول أدناه.
| العامل | التأثير على المقاومة المميزة (Z₀) |
|---|---|
| عرض الأثر (W) | أثر أوسع → أدنى (Z₀) |
| سمك الأثر (T) | النحاس السميك → أقل قليلا (Z₀) |
| ارتفاع العازل (H) | ارتفاع أكبر إلى مستوى المرجع → أعلى (Z₀) |
| ثابت العازل (Er) | أعلى (إر) → أدنى (Z₀) |
| النحاس المحيط | المعدن القريب ينخفض (Z₀) ويزيد من الاقتران |
| نوع الهيكل | التخطيطات الميكروستريبية، الشريط الشريطي، والمخطط المشترك تعطي اختلافات (Z₀) لأن شكل الحقل يتغير |
المقاومة المسيطر عليها في إشارات اللوحات المطبوعة
لوحة الدائرة ذات المقاومة المسيطر عليها هي التي يتم فيها تخطيط وبناء بعض الأثر بحيث تبقى المعاوقة قريبة من القيمة المستهدفة، مثل 50 Ω ± 10٪. هذا يمنع إشارات السرعة العالية والترددات الراديوية من تغيير شكلها كثيرا أثناء تحركها على اللوحة.
الممانعة المتحكم بها شائعة في الوصلات التسلسلية عالية السرعة (مثل PCIe، USB، HDMI، DisplayPort، الإيثرنت)، أزواج التفاضل (LVDS، CML، TMDS)، مسارات إشارة RF والهوائيات، بالإضافة إلى خطوط الساعة الدقيقة والمسارات التناظرية الحساسة. هذه المسارات تعطى قواعد خاصة، بحيث تبقى مقاومتها ضمن نطاق صغير.
لهذه الشبكات، تتضمن ملاحظات بناء لوحة الدوائر المطبوعة مقاومة الهدف (أحادية الطرف والتفاضلي)، وأي الشبكات تحتاج إلى تحكم، والتكديس المخطط له (المواد، السمك، وثوابت العازلة)، والتفاص المسموح به (مثل ±5٪ أو ±10٪)، وما إذا كانت قسائم اختبار الممانعة مطلوبة على كل لوحة.
طرق وأدوات حساب المقاومة
| الطريقة | عندما يستخدم | الدقة | الإيجابيات | السلبيات |
|---|---|---|---|---|
| صيغ اليد | فحوصات سريعة وتخطيط تقريبي | متوسط | سريع الاستخدام، لا حاجة لبرنامج | يستخدم أشكالا بسيطة، ويتجاهل العديد من التأثيرات الصغيرة |
| الحاسبات الإلكترونية | التخطيط المبكر للتوجيه والتكديس | جيد | سهل الاستخدام، وغالبا ما يدعم أنواع لوحات الدوائر الشائعة | إعدادات محدودة، افتراضات مدمجة لا يمكنك تغييرها |
| محللات الحقول ثنائية الأبعاد | ضبط الآثار والطبقات المهمة | مرتفع جدا | نماذج أشكال أثرية حقيقية والعديد من المواد | يحتاج إلى إعداد دقيق ووقت كمبيوتر أكثر |
| محاكيات EM ثلاثية الأبعاد | دراسة الموصلات، الفياس، والحزم | ممتاز | يلتقط تفاصيل ثلاثية الأبعاد كاملة وربط | أصعب في التعلم، أوقات المحاكاة طويلة |
| أدوات الدوائر والسبايس | فحص مسارات الإشارة الكاملة والجودة | يعتمد ذلك على البيانات | يشمل التعريفات، المسارات، والتحميلات معا | يحتاج إلى نماذج دقيقة ومعايير S |
تدفق خطوة بخطوة لتقدير مقاومة التتبع
إيجاد عرض النطاق الترددي للإشارة
ابدأ من معدل البيانات أو تردد الساعة الرئيسي ولاحظ أعلى تردد مفيد في التردد fmax.
تقدير زمن الارتفاع
استخدم القاعدة البسيطة:
TR ≈ 0.35/كحد أقصى
هذا يعطي فكرة تقريبية عن مدى سرعة حواف الإشارة.
حساب الطول الحرج
تقدير مدى المسافة التي تقطعها الحافة السريعة مع:
LCRIT ≈ TR × VP
حيث vp هي سرعة انتشار الإشارة على طبقة لوحة المطبوعات.
اختيار طبقة تراكم
اختر الطبقة التي سيمر عليها الأثر ولاحظ المادة العازلة والارتفاع من المسار إلى المستوى المرجعي.
استخدام آلة حاسبة لإيجاد المعاوقة
أدخل عرض الأتريس (W)، وسماكة النحاس (T)، وارتفاع العازل (H)، وثابت العازل الكهربائي εرينتو وهي حاسبة مقاومة (ممانعة). قم بضبط عرض المسار أو اختيار الطبقة حتى يتطابق ال Z0 المحسوب مع مقاومة الهدف لديك.
تعيين قواعد التوجيه
احفظ عرض المسار المختار كقواعد في أداة تخطيط لوحة الدوائر حتى تبقى المسارات قريبة من المقاومة المخططة.
قياس المقاومة على لوحات الدوائر المطبوعة الحقيقية باستخدام TDR وVNA
هذا يؤكد أن عرض الأثر والمواد وسماكة الطبقة بقيت قريبة من الخطة. هناك أداتان شائعتان لقياس المعاوقة على الألواح الحقيقية هما:
• مقياس الانعكاس في مجال الزمن (TDR)
يرسل TDR نبضة سريعة جدا إلى مسار ذو مقاومة مرجعية معروفة. يراقب الانعكاسات على مر الزمن ويربطها بمواقع على طول المسار. هذا يكشف عن أماكن تغير المعاوقة، مثل عند الوايا، أو الموصلات، أو الانحناءات، أو تغيرات العرض. غالبا ما تجرى اختبارات TDR على كوبونات مقاومة خاصة موضوعة على كل لوحة.
• محلل شبكة المتجهات (VNA)
يقيس VNA معلمات S على نطاق من الترددات. من هذه القواعد، يمكنه استخراج الممانعة، وفقدان العودة، وفقدان الإدخال. وهذا مفيد لخطوط التردد الراديوي، والمرشحات، والهوائيات، وشبكات توزيع الطاقة حيث يلعب سلوك التردد دورا قويا.
مطابقة الممانعة والانعكاسات على الآثار عالية السرعة
عندما تختلف مقاومة الحمل ZL عن مقاومة الخط المميزة Z₀، ينعكس جزء من الإشارة على طول المسار. يوصف هذا الانعكاس بمعامل الانعكاس:
Γ=(ZL −Z₀)/(ZL+Z₀)
التأثير على الموجة
•Γ =0 : تطابق تام، بدون انعكاس
• ∣ Γ ∣ قريب من 1: انعكاس قوي، مثل الفتح القريب أو القصير
• القيم الوسطى ل ∣ Γ ∣: انعكاسات جزئية تعيد تشكيل الإشارة
| طريقة المطابقة | الوصف |
|---|---|
| مقاوم السلسلة المصدر | يتم وضع مقاومة صغيرة على التوالي مع المحرك لإبطاء الحافة ومطابقة أفضل لممانعة الخط |
| النهاية المتوازية | مقاومة من الخط إلى الأرض أو إلى سكة إمداد عند الحمل لتتناسب مع (Z₀) |
| نهاية Thevenin | تشكل مقاومتان مقسما عند الحمل، لذا تتطابق المقاومة المرئية مع مقاومة الخط |
| اقتران التيار المتردد + الإنهاء | المكثف التسلسلي في الخط بالإضافة إلى مقاومة عند الحمل، يطابق المقاومة أثناء حجب التيار المستمر |
نقاط وحلول مشاكل مقاومة لوحة الدوائر المطبوعة الشائعة
| الموقع | كيف يتم عدم تطابق المقاومة | إصلاحات بسيطة |
|---|---|---|
| الموصلات وانتقالات الكابلات | التغيرات المفاجئة في شكل الأثر والعزل الكهربائي تسبب انزياح Z₀ | استخدم موصلات مقاومة محكومة وحافظ على استمرارية المستويات المرجعية |
| فيا على الشباك عالية السرعة | كل فيا يضيف حث وسعة إضافية؛ عبر المقالات القصيرة تزيد الأمر سوءا | قلل من عدد الويات، وحفر الحفر الخلفي غير المستخدم عبر الأقسام، وضبط الوسادات المضادة |
| تقسيمات وقصاصات المستوى | يتم دفع تيار الارتداد حول الفجوات، مما يزيد من الحث الحلقي | تجنب التوجيه عبر الانقسامات؛ أضف فيات أو مكثفات خياطة إذا لزم الأمر |
| الرقبة للأسفل وانتقالات الوسادات | الآثار الضيقة أو الوسادات الطويلة تغير الممانعة المحلية Z₀ | استخدم ملاحظات قصيرة وناعمة وحافظ على طول الوسادات والمساحات الخالية متسقة |
| عدم التماثل في الأزواج التفاضلية | المسافة غير المتساوية أو البيئة المحيطة تغير مقاومة كل خط | حافظ على التباعد ضيقا ومتساويا، وحافظ على التجاود ثابتا، وطابق أطوال الأزواج |
PDN ومقاومة عبر الإنترنت في لوحات الدوائر متعددة الطبقات
شبكات توزيع الطاقة (PDNs) وVias لديها أيضا مقاومة تشكل الضوضاء والتموج وجودة الإشارة في اللوحات متعددة الطبقات. تعمل أزواج المستويات كمكثفات موزعة وخطوط نقل، بينما تضيف الفيا الحث والسعة التسلسلية إلى المستويات المحيطة.
| الجانب | زوج الطائرات PDN | إشارة أو طاقة عبر |
|---|---|---|
| الدور | توزيع تيارات التيار المستمر والتيار المتردد عبر اللوحات | يربط الطبقات لنقل الإشارات أو الطاقة بينها |
| المعاوقة المطلوبة | منخفض جدا فوق نطاق التردد المطلوب | بالقرب من مقاومة المسار الذي يتصل به |
| المساهمون الرئيسيون | تباعد المستويات، مساحة الطائرة، والمكثفات المنفصلة | عبر الطول، وقطر الفتحات، وأحجام الوسادات/الوسادات المضادة |
| سلوك التردد | تخطيط المستوى والمكثفات يخلق رنينات | يبدو أكثر استحثاء عند التردد العالي، مع سعة للمستويات |
| أهداف التصميم | حافظ على مقاومة منخفضة ومسطحة لتقليل الترهل والضوضاء | حافظ على المسار قصيرا، ومنخفض الحث، وتجنب القطع الطويلة عبر القطع |
الخاتمة
تؤثر المقاومة على شكل الإشارة، والتوقيت، والانعكاسات، والتفاعل الكهرومغناطيسي على لوحات الدوائر المطبوعة. تظهر الممانعة المعقدة أجزاء حقيقية وتفاعلية، وتحولات ترددية، مما يهيمن على التأثيرات. عندما تعمل المسارات كخطوط نقل، فإن المقاومة المميزة والمتحكم بها تحدد حجم التتبع والتباعد. تؤكد محللات الميدان، وTDR، وVNA النتائج. العناية بالفياس، والموصلات، والفجوات بين السطح، والوسادات تقلل من عدم التطابق والضوضاء.
الأسئلة الشائعة [الأسئلة الشائعة]
ماذا تخبرك زاوية طور المقاومة؟
يحدد ما إذا كانت الدائرة مقاومة (قريبة من 0°)، أو حثية (موجبة)، أو سعوية (سالبة).
لماذا لا يبقى المكثف الحقيقي "منخفض المقاومة" عند التردد العالي؟
ESL الخاص به يسيطر على الرنين الذاتي، لذا تبدأ المقاومة في الارتفاع مثل المحث.
ما هي مقاومة الهدف في PDN؟
وهو الحد الأقصى لانخفاض الجهد: Ztarget = ΔV / ΔI.
ماذا تفعل تأثيرات الجلد وفقدان العازل عند التردد العالي؟
تأثير الجلد يزيد من مقاومة التيار المتردد. الفقدان العازل يزيد من فقدان الإشارة.
ما هي مقاومة الوضع الفردي؟
وهي المعاوقة التي تظهر عندما يحمل زوج تفاضلي إشارات متساوية ومتقابلة.
ما هي التحولات التي تحكم في المعاوقة بعد التصنيع؟
السماكة العازلة، وسمك النحاس، وشكل النقش الأثري تتغير المقاومة النهائية.
