توفر الصمامات الخطية طريقة بسيطة ومباشرة لحماية الدوائر الكهربائية من التيار الزائد. بوضع فيوز مباشرة في مسار الأسلاك، يتم حماية الكابل بالكامل من ارتفاع الحرارة والتلف. يشرح هذا الدليل كيف تعمل الفيولز المتداخلة، وكيفية اختيارها بشكل صحيح، وكيفية تركيبها للحماية الموثوقة.
نظرة عامة على الفيوز الخطي
الفيوز الخطي هو جهاز أمان مثبت مباشرة في سلك لحماية الدائرة من التيار الزائد. يفتح الدائرة عندما يرتفع التيار فوق مستوى آمن. على عكس الفيوزات المثبتة على الألواح أو صمامات الدوائر المطبوعة، فهي متصلة على التوالي مع كابل الطاقة، عادة على الخط الموجب، مما يحمي كامل مسار الأسلاك والمكونات المتصلة من ارتفاع درجة الحرارة وخطر الحريق.

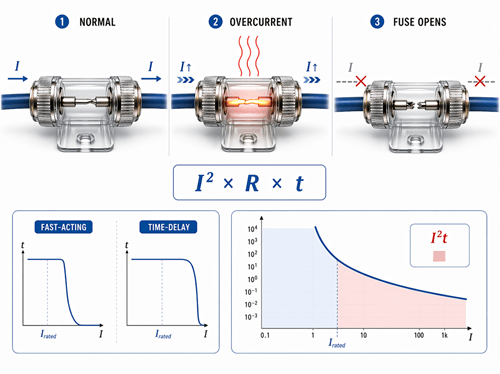

مبدأ عمل الفيوز الخطي
يحمي الصمام الخطي الدائرة عن طريق تحويل التيار الكهربائي إلى حرارة داخل عنصر معدني. في الظروف العادية، يبقى العنصر سليما. عندما يصبح التيار مرتفعا جدا، ترتفع الحرارة بسرعة. إذا تجاوز الحد، يذوب العنصر ويفتح الدائرة.
تأثير التسخين يتبع:
I² × R × t
وبما أن التيار مربع، حتى الزيادات الصغيرة يمكن أن ترفع الحرارة بسرعة. لهذا السبب يمكن للموجات القصيرة أن تتسبب في تلف الفيوز إذا كانت الطاقة عالية بما فيه الكفاية.
السلوكيات الرئيسية
• سريع المفعول (النفخ السريع): يفتح بسرعة عندما يتجاوز التيار التصنيف. مناسبة للدوائر التي تحتوي على ارتفاع منخفض أو معدوم.
• تأخير زمني (ضربة بطيئة): يسمح بحدوث ارتفاعات تيار قصيرة دون فتح. مناسب للحمولات التي تشهد زيادة في بدء التشغيل.
التقييمات المهمة
• منحنى الوقت-التيار: يوضح مدة تحمل الفيوز لمستويات التحميل الزائد قبل الفتح.
• تصنيف I²t: يشير إلى مقدار الطاقة التي يمكن للفتيل امتصاصها قبل فتحه.
أنواع الفيوزات الخطية

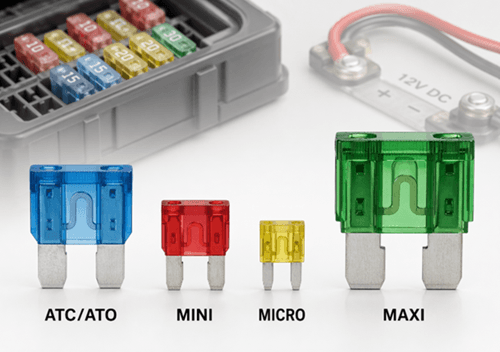

• صمامات الشفرات (ATC/ATO، MINI، MICRO، MAXI): تستخدم على نطاق واسع في أنظمة السيارات والتيار المستمر منخفض الجهد. من السهل استبدالها، ومتوفرة على نطاق واسع، وعادة ما تكون ملونة حسب التصنيف الحالي.

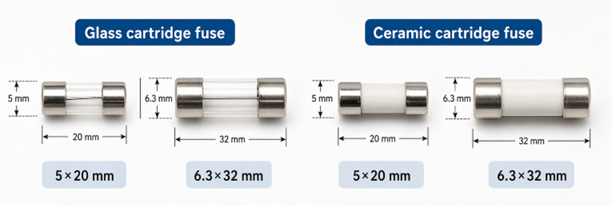

• صمامات الخرطوشة الزجاجية أو السيراميكية (5×20 مم، 6.3×32 مم): هذه شائعة في المعدات الإلكترونية والدوائر الكهربائية الصغيرة. يجب أن تطابق كل من التصنيفات الكهربائية المطلوبة والحجم الفيزيائي الصحيح للحامل.

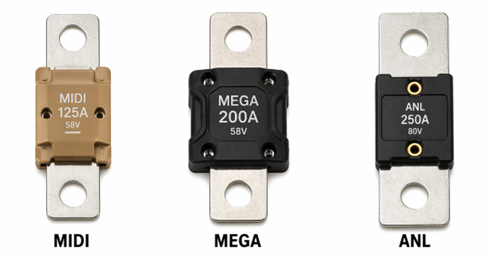

• صمامات السحب عالية التيار (MIDI، MEGA، ANL): تستخدم في كابلات البطاريات، خطوط توزيع الطاقة، وأنظمة أخرى عالية التيار. تم تصميمها للتركيب الآمن والحماية الموثوقة في التطبيقات ذات الأحمال الثقيلة.

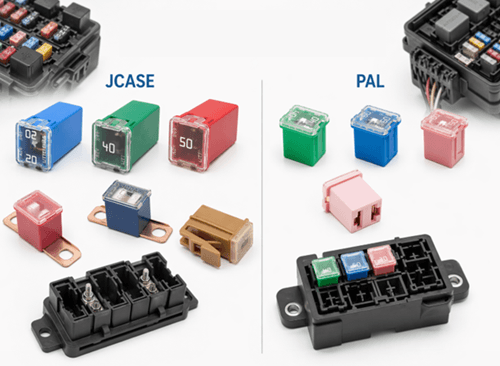

• أنواع الفيورات الخاصة بالسيارات (JCASE، PAL): توجد في العديد من أنظمة الكهرباء الحديثة للمركبات. تتطلب حوامل أو كتل صمامات متطابقة وغالبا ما تستخدم في الأماكن التي تتطلب التصميم المدمج أو سعة تيار أعلى.

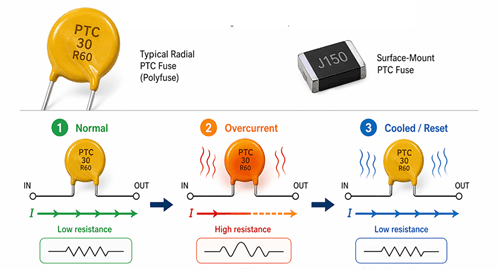

• صمامات PTC قابلة لإعادة التعيين (متعددة الصمامات): لا تفتح بالكامل مثل الصمامات العادية. بدلا من ذلك، تزيد المقاومة بشكل حاد أثناء حالة التيار الزائد وتعود إلى العمل الطبيعي بعد إزالة العطل وتبريد الجهاز.
كيفية اختيار الفيوز المدمج المناسب
• تحديد الحد الأقصى للتيار المستمر
• فحص سعة تيار الأسلاك (الجهدة)
• تحديد ما إذا كان هناك طفرة في الشركات الناشئة
• اختيار نوع الفيوز: أحمال → سريعة المفعول مستقرة، تأخير زمني → أحمال الاندفاع
• تصنيف الفيوز المختار: 125–150٪ من التيار المستمر (القاعدة النموذجية)
• التحقق من تصنيف الجهد (يجب أن يحقق جهد النظام أو يتجاوز جهد النظام)
• فحص تصنيف المقاطعة (يجب أن يتعامل مع تيار العطل المحتمل)
اختيار الأسلاك وانخفاض الجهد
نيات التيار النموذجي (تيار مستمر منخفض الجهد، فترات قصيرة)
| حجم السلك | التيار النموذجي |
|---|---|
| 20 AWG | ~1–3 A |
| 18 AWG | ~5–7 أ |
| 16 AWG | ~8–10 أ |
| 14 AWG | ~12–15 أ |
| 12 AWG | ~20–25 أ |
| 10 AWG | ~30–40 أ |
تأكد دائما باستخدام مخططات السعة المناسبة وضبط حسب درجة الحرارة وظروف التركيب.
انخفاض الجهد
فقدان الجهد يقلل من أداء النظام، خاصة في الدوائر منخفضة الجهد.
V = I × R
المقاومة الأقل (الأسلاك الأقصر أو الموصلات السميكة) تساعد في الحفاظ على جهد ثابت.
قاعدة وضع الفيوز
قم بتركيب الفيوز بالقرب من مصدر الطاقة قدر الإمكان (حوالي 10–20 سم). هذا يضمن حماية كامل السلك السفلي أثناء حدوث عطل.
دليل تركيب الفيوز الخطي

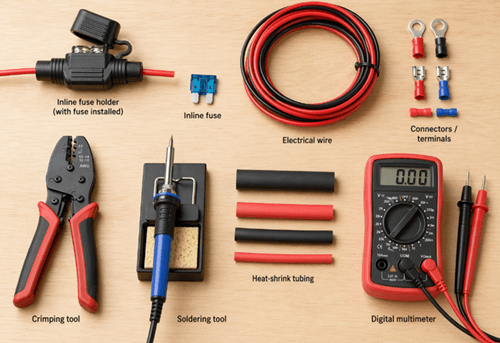

الأدوات والمواد

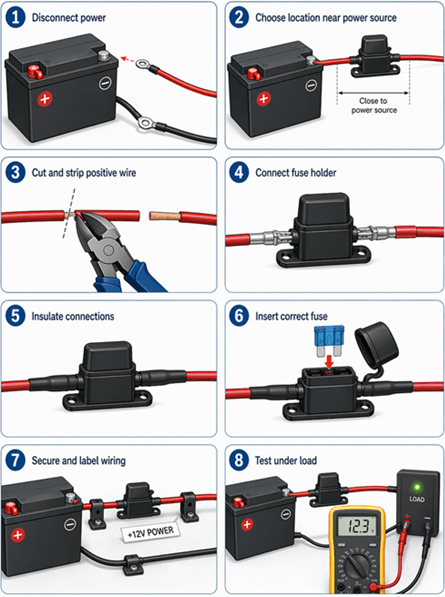

خطوات التركيب
استكشاف مشاكل الفيوز المداخل
| المشكلة | السبب | الحل |
|---|---|---|
| يتلف الفيوز عند بدء التشغيل. | تيار الاندفاع | استخدم فيوز تأخير زمني |
| هولدر يسخن | الاتصال الضعيف | تحسين جودة الاتصال |
| انخفاض الجهد | المقاومة العالية | استخدم سلكا أكثر سمكا |
| تلف السلك، لكن الفيتيل سليم. | فتيل كبير جدا | تقليل تصنيف الفيوز |
| التآكل | التعرض للرطوبة | استخدم حامل مغلق |

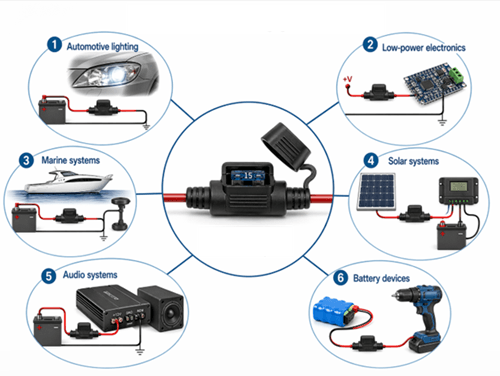

تطبيقات الفيويز المتداخلة
| التطبيق | التحميل | فيوز | واير | ملاحظة رئيسية |
|---|---|---|---|---|
| إضاءة السيارات | ~9 أ | 12–15 شفرة A | 14 AWG | ثبت بالقرب من البطارية |
| الإلكترونيات منخفضة الطاقة | ~2 أ | 3–5 A | 20–18 AWG | حماية بسيطة |
| الأنظمة البحرية | ~6 A + اندفاع | 10–15 ضربة بطيئة | سلك مقاوم للتآكل | استخدم حوامل مغلقة |
| الأنظمة الشمسية | ~12 أ | 15 أ | حجم السلك المناسب | تحقق من تصنيف DC |
| أنظمة الصوت | 40–50 A | 50–60 A (ANL/MIDI) | 8–4 AWG | الكابلات عالية التيار |
| أجهزة البطاريات | انفجارات 5–20 A | تأخير زمني | يعتمد | السماح بتحمل الاندفاع السريع |

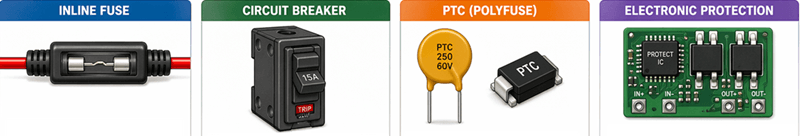

الفيوز الخطي مقابل أجهزة الحماية الأخرى
| ميزة | فيوز متداخل | قاطع الدائرة | PTC (بوليفيوز) | الحماية الإلكترونية |
|---|---|---|---|---|
| إعادة الاستخدام | لا | نعم | نعم | نعم |
| السرعة | سريع جدا | أبطأ | تدريجيا | سريع جدا |
| السلوك | يفتح بالكامل | يفتح بالكامل | الحدود الحالية | التحكم في التيار |
| الدقة | هاي | متوسط | أقل | قابل للتعديل |
| أفضل استخدام | حماية سريعة | إعادة التعيين المتكررة | استعادة الطاقة المنخفضة | الأنظمة الذكية |
الأخطاء الشائعة في الفيوز الخطي التي يجب تجنبها
| خطأ | النتيجة | إصلاح |
|---|---|---|
| فيوز كبير الحجم | السلك غير محمي | سعة أسلاك المباراة |
| وضع خاطئ | الحماية الجزئية | التثبيت بالقرب من المصدر |
| تجاهل الزيادة في الارتفاع | نفخ مزعج | استخدم الضربة البطيئة |
| جودة الحامل الضعيفة | تراكم الحرارة | استخدم حامل مصنف |
| روابط فضفاضة | فقدان الجهد | شد بشكل صحيح |
الخاتمة
تظل الصمامات الخطية واحدة من أكثر الطرق موثوقية وعملية لحماية الدوائر الكهربائية عند استخدامها بشكل صحيح. الحجم المناسب، والتركيب الصحيح، والتركيب الآمن يضمن حماية كل من الأسلاك والنظام من التلف. قاعدة بسيطة توجه الاستخدام الفعال: اختر الفيوز دائما بناء على سعة السلك أولا، ثم طابقه مع ظروف الحمل. يساعد اتباع هذا النهج في الحفاظ على التشغيل الآمن والمستقر عبر مجموعة واسعة من التطبيقات.
الأسئلة الشائعة [الأسئلة الشائعة]
لماذا يجب أن يكون حجم الفيوز المتداخل لحماية السلك، وليس فقط الحمل؟
لأن الفيوز يجب أن يفتح قبل أن يسخن السلك بشكل زائد. إذا كان تصنيف الفيوز مرتفعا جدا للكابل، قد يتعرض السلك للتلف أولا.
كيف يؤثر منحنى الزمن-التيار وقيمة I²t على اختيار الفيوز المتطابق؟
تظهر ما إذا كان الفيوز قادرا على تحمل طاقة الاندفاع المؤقت دون فتح مبكر جدا. هذا مفيد في الدوائر التي تحتوي على تيار بدء التشغيل أو الانفجار.
لماذا يجب تركيب صمام متداخل بالقرب من مصدر الطاقة؟
لأنها تحمي السلك فقط في أسفل التيار من موقعه. وضعه بالقرب من المصدر يحمي المزيد من امتداد الكابل.
متى يكون الفيوز المدمج بتأخير زمني أفضل من الفيوز سريع المفعول؟
هو أفضل للأحمال التي تحتوي على ارتفاع تشغيل طبيعي، مثل المحركات أو أنظمة الصوت أو أجهزة البطاريات. يتجنب النفخ المزعج أثناء التيار الداخلي القصير.
ماذا يعني إذا كان الفيوز سليما لكن الحامل أو السلك يسخن؟
عادة ما يعني ذلك وجود مقاومة عالية من الاتصال السيء، أو التآكل، أو حامل غير مقدر حقه، وليس أن الفيوز يحمي الدائرة بشكل صحيح.
