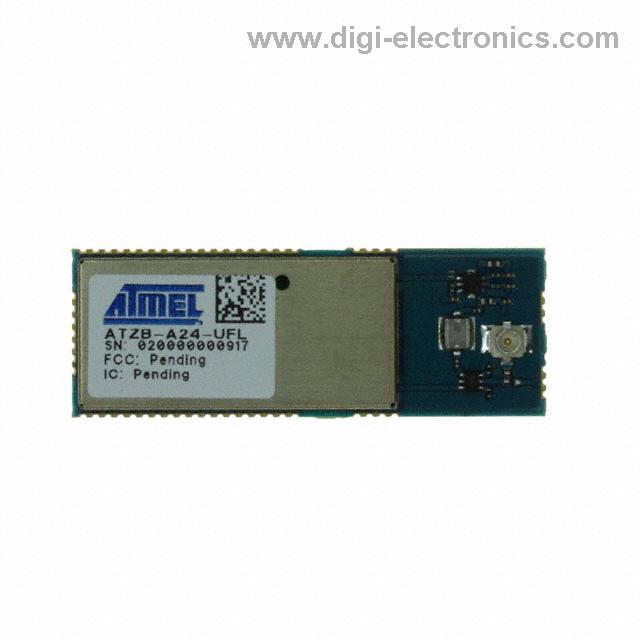

ATZB-A24-UFLR
Microchip Technology
RF TXRX MODULE 802.15.4 U.FL SMD
1197 قطع جديدة أصلية في المخزون
802.15.4 Zigbee® Transceiver Module 2.4GHz Antenna Not Included, U.FL Surface Mount
طلب عرض سعر
(يشحن غداً)
*الكمية
الحد الأدنى 1
الحد الأدنى 1
5.0 / 5.0
- (188 التقييمات)
ATZB-A24-UFLR
نظرة عامة على المنتج
1430226
رقم الجزء DiGi Electronics
ATZB-A24-UFLR-DGالمُصنّع
Microchip Technology
ATZB-A24-UFLR
وصف
RF TXRX MODULE 802.15.4 U.FL SMDالمخزون
1197 قطع جديدة أصلية في المخزون
802.15.4 Zigbee® Transceiver Module 2.4GHz Antenna Not Included, U.FL Surface Mount
الكمية
الحد الأدنى 1
الحد الأدنى 1
شراء واستفسار
الضمان والإرجاع
كيفية الطلب
الشحن والتوصيل
ضمان الجودة
ضمان جودة لمدة 365 يومًا - كل جزء مضمون بالكامل.
استرداد أو استبدال لمدة 90 يومًا - هل هناك أجزاء معطوبة؟ لا داعي للقلق.
مخزون محدود، اطلب الآن - احصل على قطع عالية الجودة بثقة
الشحن العالمي والتغليف الآمن
التوصيل العالمي خلال 3-5 أيام عمل
عبوة مقاومة للكهرباء الساكنة بنسبة 100%
تتبع فوري لكل طلب
دفع آمن ومرن
بطاقة الائتمان، فيزا، ماستركارد، باي بال، ويسترن يونيون، التحويل البنكي (T/T) والمزيد
جميع المدفوعات مشفرة لضمان الأمان
ATZB-A24-UFLR المواصفات الفنية
فئة
وحدات الإرسال والاستقبال RF والموديمات
تعبئة
-
سلسلة
ZigBit™
حالة المنتج
Obsolete
DiGi-Electronics قابل للبرمجة
Not Verified
عائلة RF / قياسي
802.15.4
بروتوكول
Zigbee®
تعديل
-
تردد
2.4GHz
معدل البيانات
250kbps
الطاقة - الإخراج
20dBm
حساسية
-104dBm
الواجهات التسلسلية
I2C, JTAG, SPI, UART, USART
نوع الهوائي
Antenna Not Included, U.FL
IC المستخدم / جزء
AT86RF230
حجم الذاكرة
128kB Flash, 4kB EEPROM, 8kB RAM
الجهد - الإمداد
3V ~ 3.6V
الحالي - الاستلام
23mA
التيار - الإرسال
50mA
نوع التركيب
Surface Mount
درجة حرارة التشغيل
-20°C ~ 70°C
العبوة / العلبة
PCB Module
مواصفات تقنية ومستندات
مخططات البيانات
تحميل ATZB-A24-UFLR مواصفات المنتج (PDF)
أوراق البيانات
ATZB-A24-UFL_U0
ورقة بيانات HTML
ATZB-A24-UFLR-DG
التصنيف البيئي والتصدير
حالة RoHS
ROHS3 Compliant
مستوى حساسية الرطوبة (MSL)
3 (168 Hours)
حالة الوصول
REACH Unaffected
ECCN
5A002A1
HTSUS
8517.79.0000
معلومات إضافية
الباقة القياسية
200
اسماء اخرى
ATZB-A24-UFLRDKR
ATZB-A24-UFLRCT
ATZBA24UFLR
ATZB-A24-UFLRTR
Reviews
5.0/5.0-(Show up to 5 Ratings)
Dec 02, 2025
Post-purchase support was proactive, reaching out to ensure everything was satisfactory.
Dec 02, 2025
The website's accessibility features make it convenient for users with disabilities.
Dec 02, 2025
DiGi Electronics consistently provides high-quality products that meet our rigorous standards.
Dec 02, 2025
I am impressed by their reliable delivery times, which rarely deviate from their announced schedules.
Dec 02, 2025
High-quality, affordable, and environmentally friendly—what more could I ask for?
Publish Evalution
Evalution Message
Please enter your review message.
Please post honest comments and do not post ilegal comments.
الأسئلة المتداولة (FAQ)
ما الوظيفة الأساسية لوحدة المُقَاوِلة باستخدام تقنية الشرائح الدقيقة النموذج ATZB-A24-UFLR؟
تُعد وحدة ATZB-A24-UFLR عبارة عن مُعَاقِل راديو بتردد 2.4 جيجاهرتز من نوع Zigbee®، مصممة للاتصالات اللاسلكية لنقل البيانات باستخدام بروتوكول 802.15.4، وتناسب بناء تطبيقات الراديو اللاسلكي والاتصالات الموثوقة.
هل وحدة المُعَاقِل الراديوي ZigBit™ متوافقة مع المتحكمات الدقيقة المختلفة وواجهات تسلسل البيانات؟
نعم، تدعم هذه الوحدة العديد من واجهات التسلسل مثل I2C وJTAG وSPI وUART وUSART، مما يجعلها متوافقة مع مختلف منصات المتحكمات الدقيقة.
ما هي المواصفات التقنية الرئيسية لوحدة المُعَاقِل Zigbee® بتردد 802.15.4؟
تعمل عند تردد 2.4 جيجاهرتز بسرعة نقل بيانات تبلغ 250 كيلوبت في الثانية، بقوة إخراج 20 ديسيبل، وحساسية تصل إلى -104 ديسيبل، وتحتاج إلى جهد تغذية بين 3 فولت و3.6 فولت. الوحدة مصممة للتكامل على لوحات الدوائر المطبوعة ذات التركيب السطحي.
هل يمكنني استخدام وحدة ATZB-A24-UFLR للاتصالات اللاسلكية لمسافات طويلة في مشروعي؟
باستخدام خرج طاقة قدره 20 ديسيبل وحساسية عالية تصل إلى -104 ديسيبل، يمكن للوحدة تحقيق اتصالات موثوقة ضمن بيئات داخلية وبيئات خارجية قصيرة المدى، لكن المدى الفعلي يعتمد على نوعية الهوائي والظروف البيئية.
ماذا يجب أن أعرفه عن تركيب ودعم وحدة المُعَاقِل هذه؟
هذه الوحدة مخصصة للتركيب على اللوحات المطبوعة باستخدام تقنية التركيب السطحي ومتوافقة مع معايير RoHS3. ومع ذلك، فهي منتج قديم، لذا يُنصح بالتحقق من توافرها ودعمها الحالي قبل الشراء.
ضمان الجودة (QC)
تضمن DiGi جودة وأصالة كل مكون إلكتروني من خلال فحوصات مهنية واختبارات دفعات، مما يضمن مصدر موثوق، أداء مستقر، والامتثال للمواصفات الفنية، مما يساعد العملاء على تقليل مخاطر سلسلة التوريد واستخدام المكونات بثقة في الإنتاج.
ATZB-A24-UFLR CAD Models
Microchip Technology ATZB-A24-UFLR PCB symbols & footprints
